Détails sur le produit:
|
Nom de produit: | Éolienne de 3,2 MW | Type: | Générateur d'énergie éolienne |
---|---|---|---|
Puissance évaluée: | 3000/3200kw | Vitesse de coupe-inWind: | 2.5m/s |
Vitesse du vent évaluée: | 9m/s | tension évaluée: | 720v |
Application: | Système hybride de vent | Couleur: | Blanc |
Surligner: | générateur de turbine d'énergie éolienne du dongfeng 9m/s,turbine de vent d'entraînement 3200kw direct,turbine de vent d'entraînement direct de 720v 9m/s |

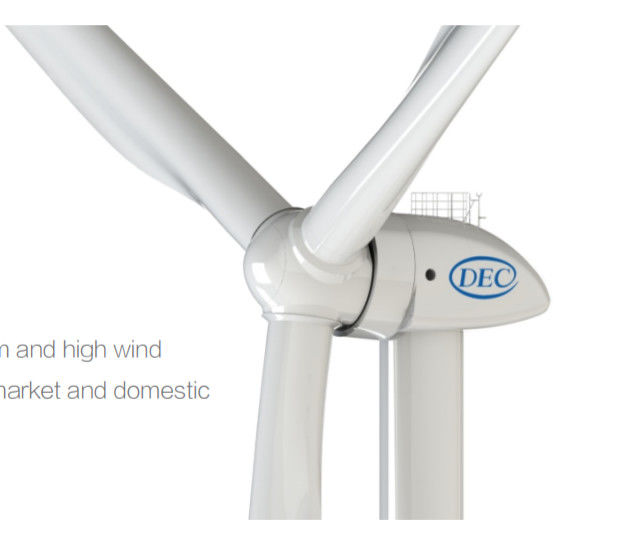

3,2 MW directs - générateur de turbine d'énergie éolienne d'entraînement
Caractéristique
Classe applicable de vent : 5.0-7.5m/S
Capacité d'unité : 3.0-3.2MW
Diamètre de rotor : 155m
Taille de tour : Détail de site avec le type traditionnel et élevé option
Spécifications D4000-148
Non. | Article | Unité | Spécifications |
Turbine de vent globale | |||
1 | Puissance évaluée | Kilowatt | 3000/3200 |
2 | Coupe-dans la vitesse du vent | m/s | 2,5 |
3 | Vitesse du vent évaluée | m/s | 9/9.5 |
4 | Vitesse du vent de coupe-circuit (minute 10) | m/s | 20 |
5 | Vitesse du vent de survie (3s) | m/s | 52,5 |
6 | Temp d'opération. (Densité standard d'air) | ℃ | -30~40 |
7 | Temp de survie. (Densité standard d'air) | ℃ | -40~50 |
8 | Cycle de vie de conception | Année | ≥20 (terrestre) |
Rotor | |||
1 | Diamètre de rotor | m | 148 |
2 | Secteur balayé | ㎡ | 17203 |
3 | Longueur de lame | m | 72,5 |
4 | Matériel de lame | GFRP | |
Boîte de vitesse | |||
Boîte de vitesse | |||
1 | Type de boîte de vitesse | NON-DÉTERMINÉ | |
2 | Rapport de transmission | NON-DÉTERMINÉ | |
Générateur | |||
1 | Type | Générateur synchrone à un aimant permanent | |
2 | Puissance évaluée | kilowatt | 4250 |
3 | Tension évaluée | V | 720 |
4 | Classe d'isolation | F | |
Convertisseur | |||
1 | Type | Convertisseur de toute puissance | |
2 | Facteur de puissance | -0.95~+0.95 | |
3 | Fréquence évaluée | Hertz | 50 |
4 | Tension de sortie évaluée | V | 690 |
5 | Plage de fréquence d'entrée-sortie | Hertz | ±2.5 |
Système de lacet | |||
1 | Conducteur de lacet | Réducteur planétaire de catégorie électrique du lecteur quatre | |
2 | Frein de lacet | Frein électromagnétique + frein hydraulique | |
3 | Vitesse de lacet | °/s | ≤0.3 |
Protection de éclairage | |||
1 | Norme de conception | Le CEI 61400/24-2010, le CEI 62305-2006, directive de GL | |
2 | Fondre Resistanc | Ω | Fréquence de puissance fondant la résistance de la turbine ≤4 d'unité |
Tour | |||
1 | Type | Tour conique en acier | |
2 | Taille de hub | m | 90/95/100 |
Une sécurité et une fiabilité plus élevées
technologie de Direct-commande, une chaîne conduite plus courte sans les composants ultra-rapides de rotation, une fiabilité plus élevée
Aucun système d'huile de graissage pour la chaîne conduite ultra-rapide, aucune bague collectrice. Risque d'incendie décroissant, une sécurité plus élevée
Double conception de chaîne de sécurité basée sur la technologie de brevet pour éliminer des accidents expédiants et pour améliorer plus loin la sécurité
le système électrique Auto-développé, le temps moyen entre les pannes (moyenne des temps de bon fonctionnement) a lieu plus de 2000 heures
La technologie brevetée de la protection en acier magnétique de boîte empêche l'acier magnétique de démagnétiser et de tomber. Aucun remplacement de générateur
Excellente représentation de production d'électricité
le grand diamètre de rotor de 155m, puissance évaluée réglable de 3.0MW à 3.2MW, des heures équivalentes annuelles de chargement complet sont au-dessus de 2100h à la vitesse du vent moyenne de 5m/s
L'expérience de plus de 60 ans sur R&D et fabrication d'équipement se produisant, efficacité de générateur est 1%~3% plus haut parmi le marché intérieur
La conception de lame de rendement élevé avec la dent de scie supplémentaire, le rebord arrière et le générateur de tourbillons, valeur de Cp est plus haute que 0,49
le système de contrôle Auto-développé assortit parfaitement la lame à l'énergie éolienne maximum de capture
Projet inférieur Capex
Comparé à la turbine 2.0/2.5MW, le nombre d'unités peut être réduit par 17~34%, le capex pour l'acquisition de terrains, la construction de routes, l'instalation d'équipement, la ligne de transmission, etc. peut être réduit sensiblement
ORGANISATION SCIENTIFIQUE DU TRAVAIL inférieure Cost
Technologie d'entraînement direct, sans remplacement régulier d'huile de boîte de vitesse, élément filtrant, et balai de charbon de générateur, moins de durée d'entretien
Moins composants, échec inférieur, un temps d'arrêt plus court dû à l'entretien régulier, moins de perte d'AEP
Moins de matériel consommable pour abaisser la dépense d'exploitation et d'entretien
