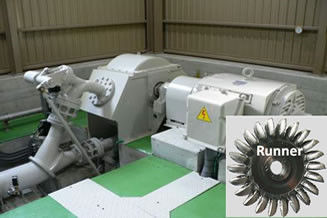

turbine d'impulsion de la charge d'eau de 500m 2m3/S 7500kw Pelton

Francis Hydro Turbine

Détail rapide

La turbine de Pelton extrait l'énergie à partir de l'impulsion de l'eau en mouvement, par opposition aux turbines réactives telles que la turbine de Francis. L'eau traverse un bec et heurte les seaux disposés sur la périphérie d'un coureur qui fait tourner le coureur, produisant l'énergie mécanique. Les seaux ont été conçus de sorte que quand la jante fonctionne à la moitié de la vitesse du jet d'eau, l'eau laisse le coureur avec la vitesse très petite, extrayant presque toute son énergie, et tenant compte d'une turbine très efficace. La turbine de Pelton peut être commandée en ajustant l'écoulement de l'eau dans le seau au moyen d'un déflecteur.

Tête applicable de gamme : écoulement de 30-500m : 0.015-2m3/s

Caractéristique

1. Une courbe très plate d'efficacité sous la charge variable ; l'efficacité demeure haute dans des états de débit faible.
2. Le nombre de becs peut être augmenté pour soulever l'efficacité. (jusqu'à 6 becs)
3. Le coût de générateur sont plus haut puisque sa fréquence de rotation est assez basse. (l'increaser de vitesse est habituellement nécessaire)
